정수위 조절 밸브 SHWLC-SS1
|
일반 물탱크용 정수위 조절 밸브로서 내부 부식에 의한 녹물의 발생을 방지하기 위해 스테인리스 재질로 기존의 에폭시 도장보다 내식성 및 내구성이 우수하며 위생안전 인증 제품입니다.
구조가 간단하고 소형화, 대용량으로 각종 물탱크의 수위조절용으로 최적합 제품입니다.

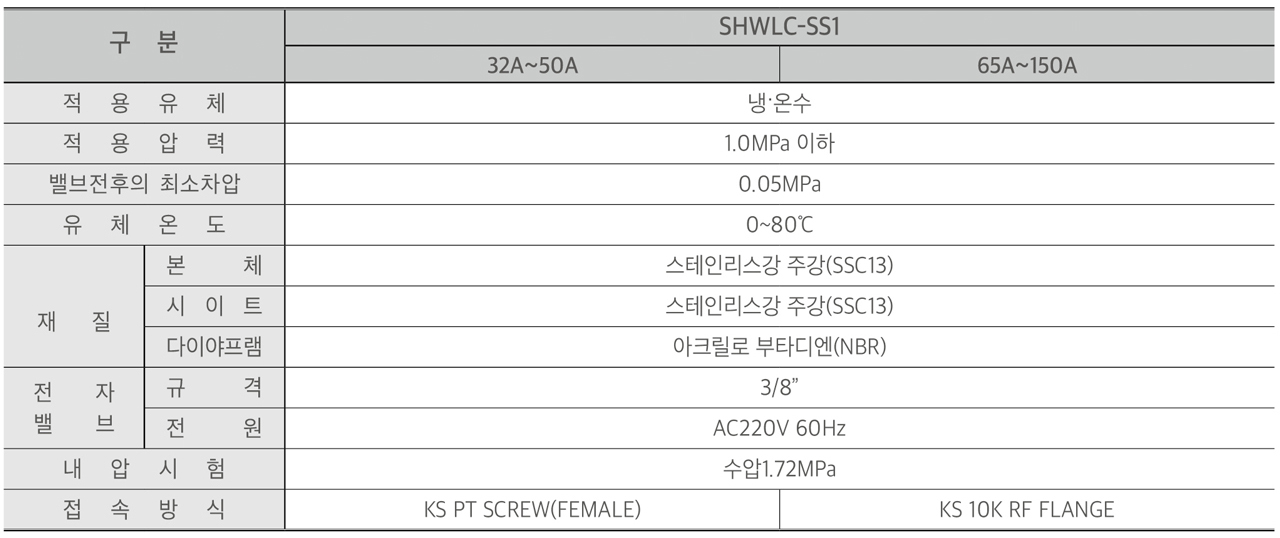

제품사양

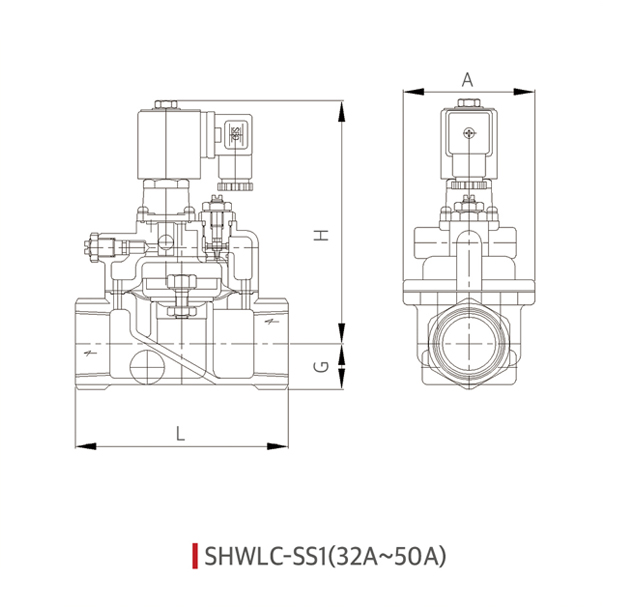

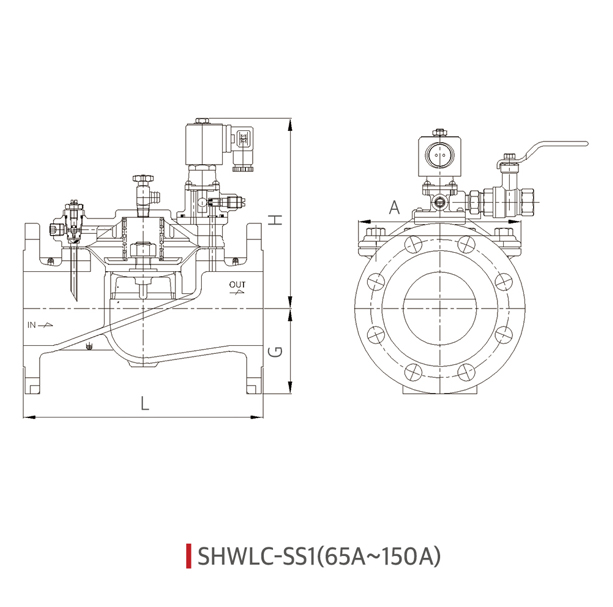

구조도

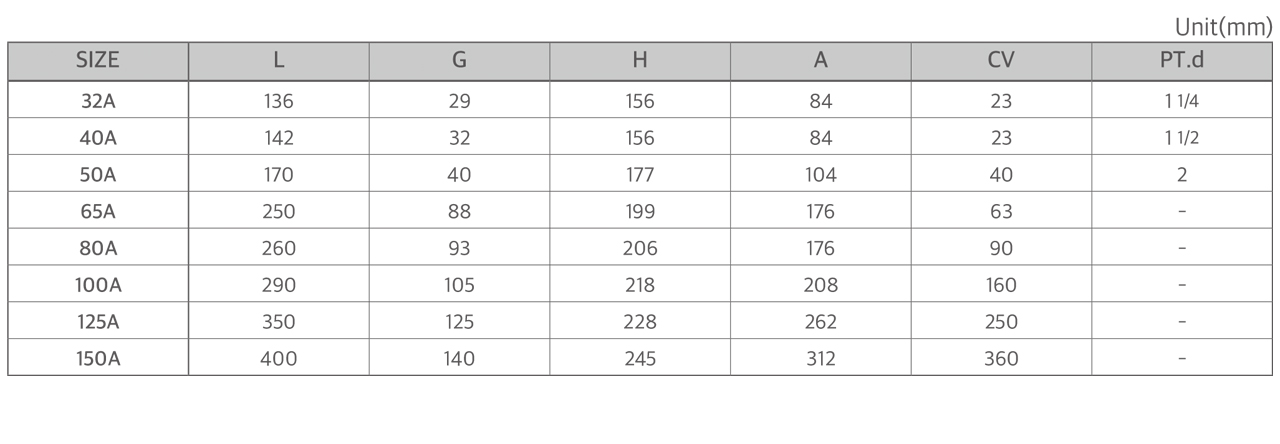

제품치수표

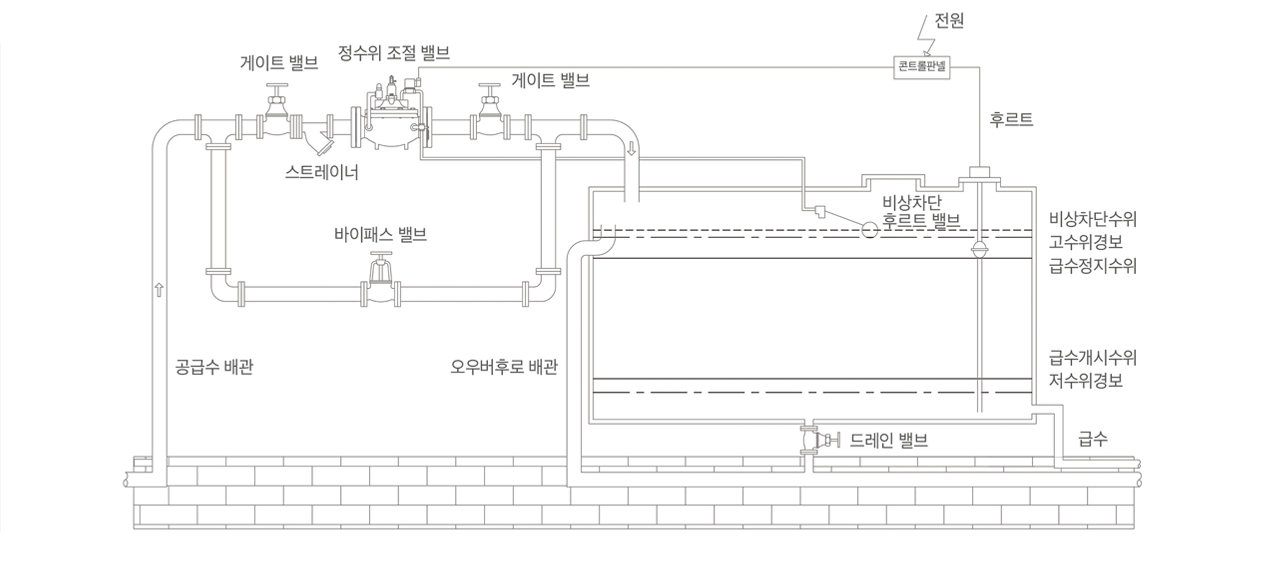

밸브 설치도

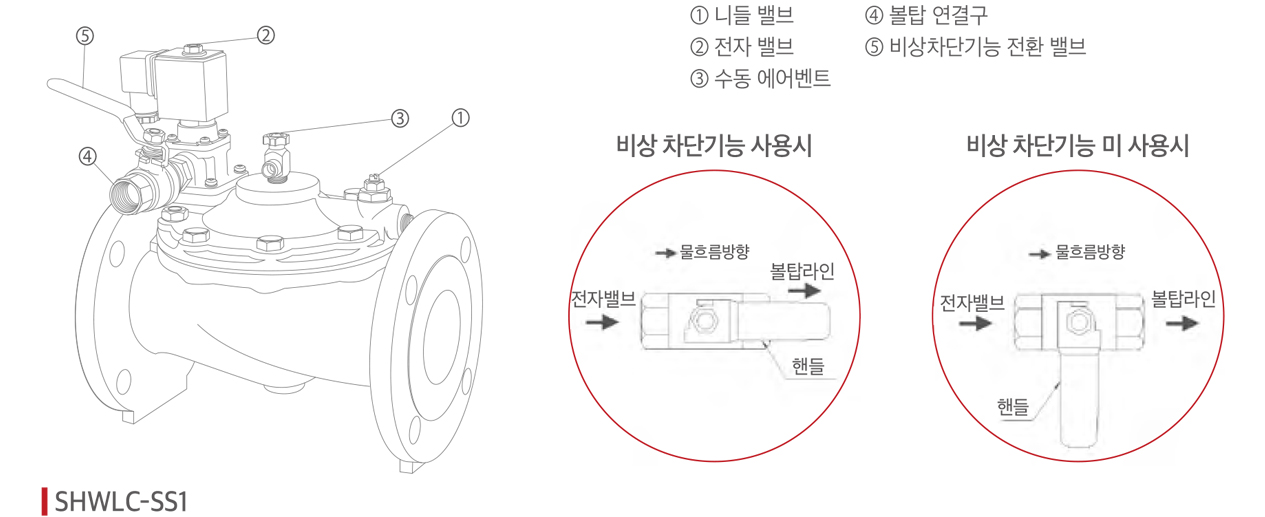

볼밸브 핸들 위치도

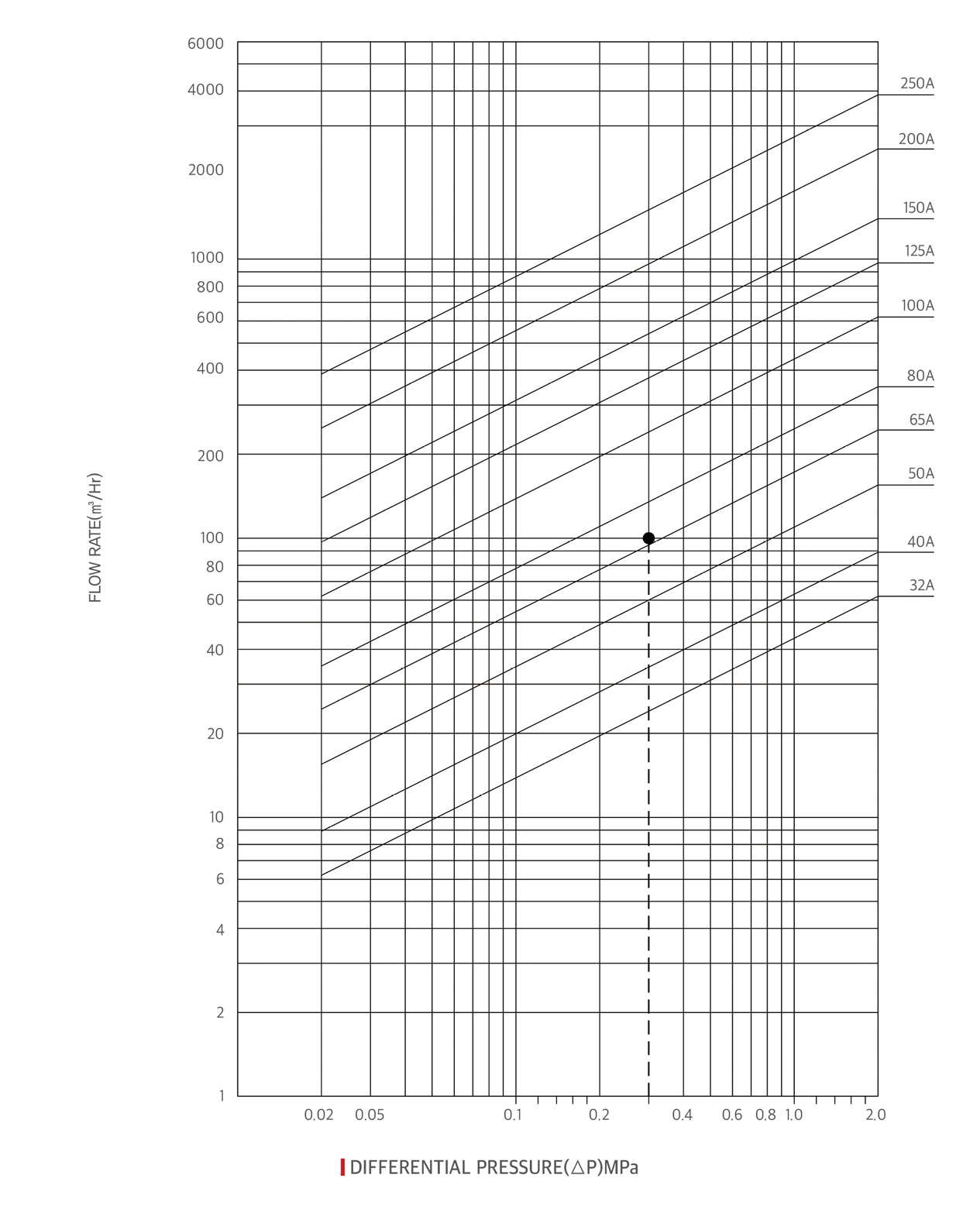

유량표
도표사용법
급수압력 0.5MPa, 배압 0.2MPa, 유량이 100㎥/h 조건에서 정수위조절 밸브 규격을 구합니다. 이때 차압(ΔP)은 0.5-0.2=0.3MPa이 됩니다. 차압(ΔP)=0.3MPa을 수직으로 올려 유량 100㎥/h와의 교점 A를 구합니다. A점은 밸브규격 65A와 80A의 사이에 있으므로 큰쪽의 밸브규격 80A를 선정하여야 합니다.
|
|
