차압조절 밸브 SHDC-01/02
|
SHDC-01, 02형 차압조절 밸브는 중·고층 건물의 공조설비 및 냉·난방시설의 밀폐회로에서 펌프의 릴리프 밸브로 사용됩니다.
개방회로 방식의 경우, 1차 압력조절 밸브로 사용되지만, 밀폐회로 방식의 경우에는 내압에 관계없이 펌프를 항상 일정한 유량에서
운전하기 때문에 차압통제 밸브로 사용됩니다.
특징
- 밀폐회로에서 펌프의 릴리프 밸브(Relief valve)로서 최적입니다.
- 자력식으로 보조동력원이 필요 없습니다.
- 밸브 구조는 압력 밸런스 구조를 적용하고 있기 때문에 압력변동에 따른 설정 차압에 영향을 주지 않고 일정하게 유지시킵니다.

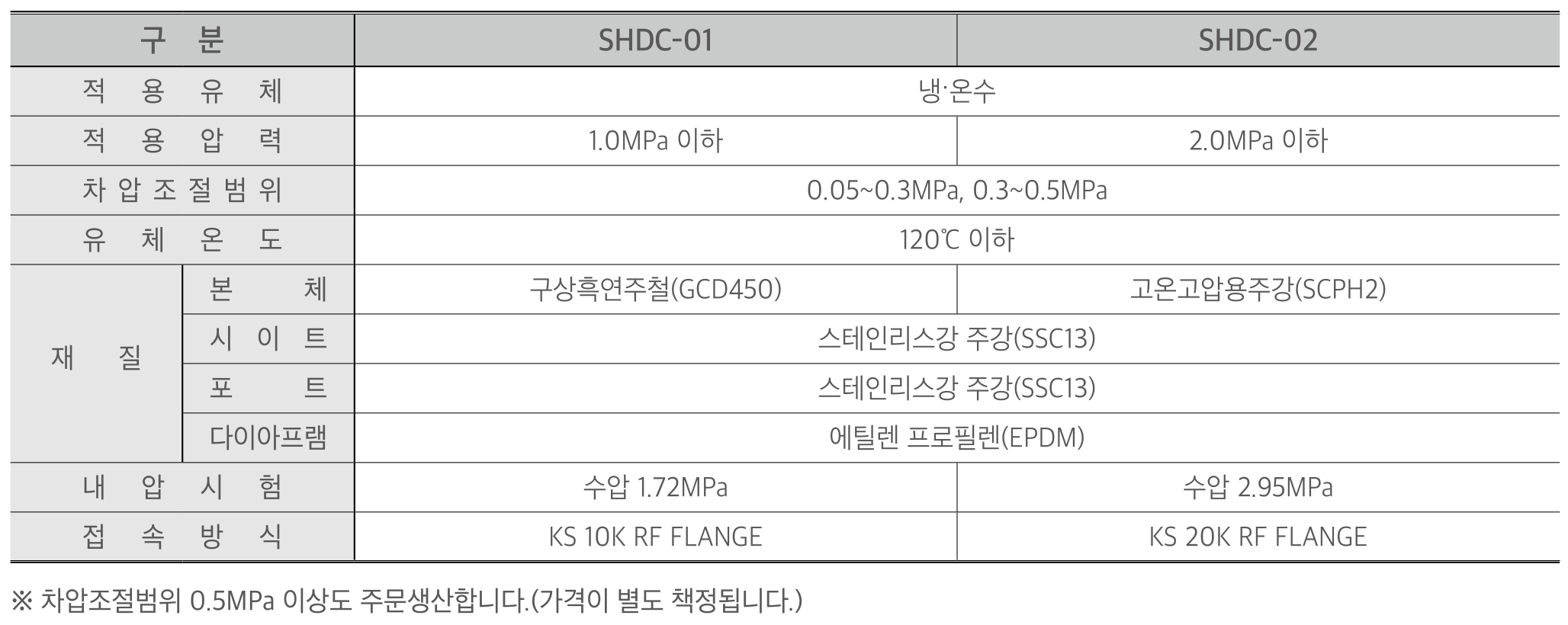

제품사양

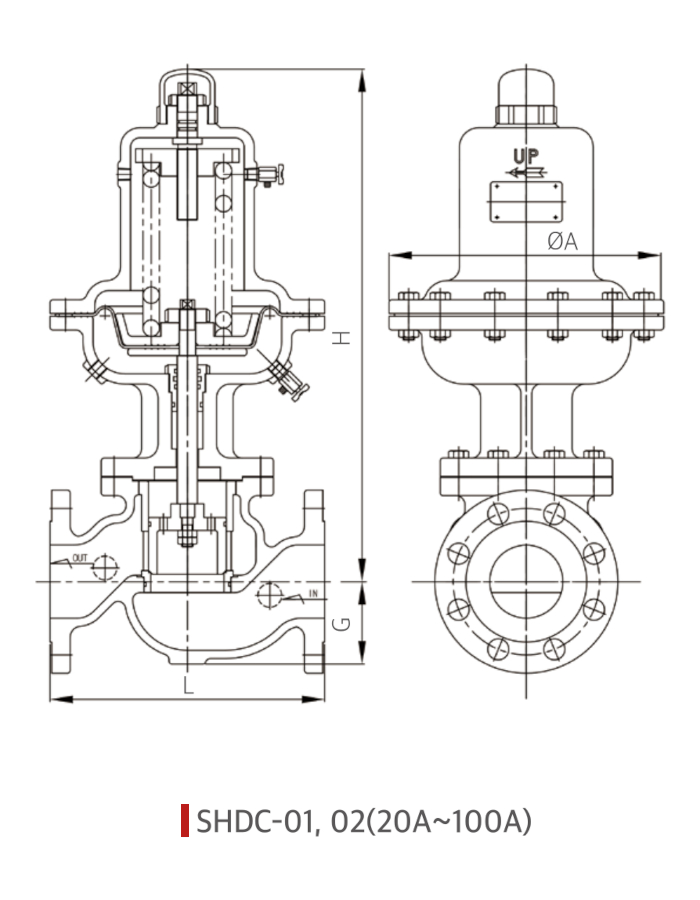

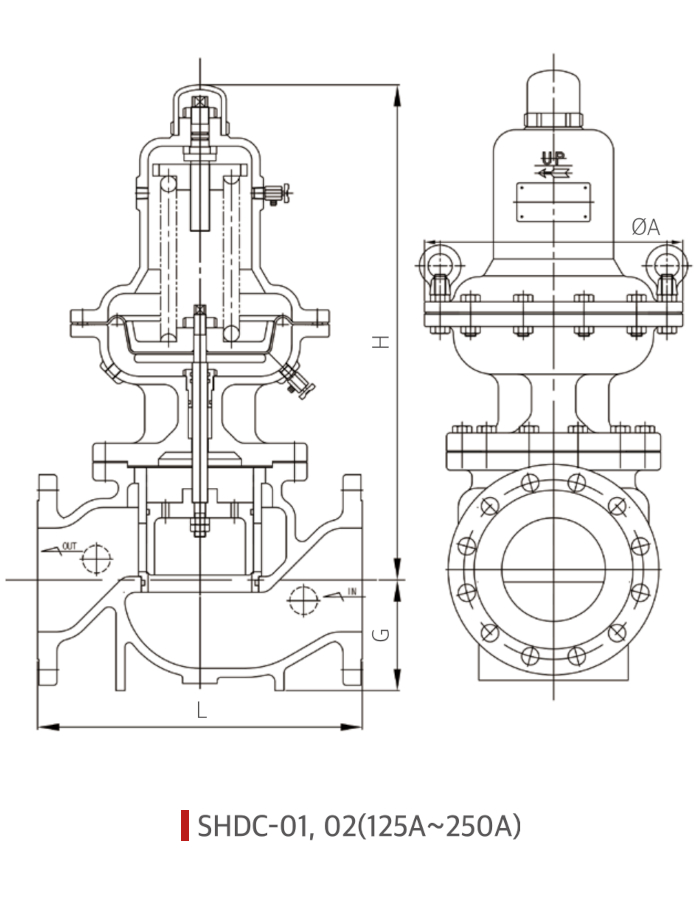

구조도

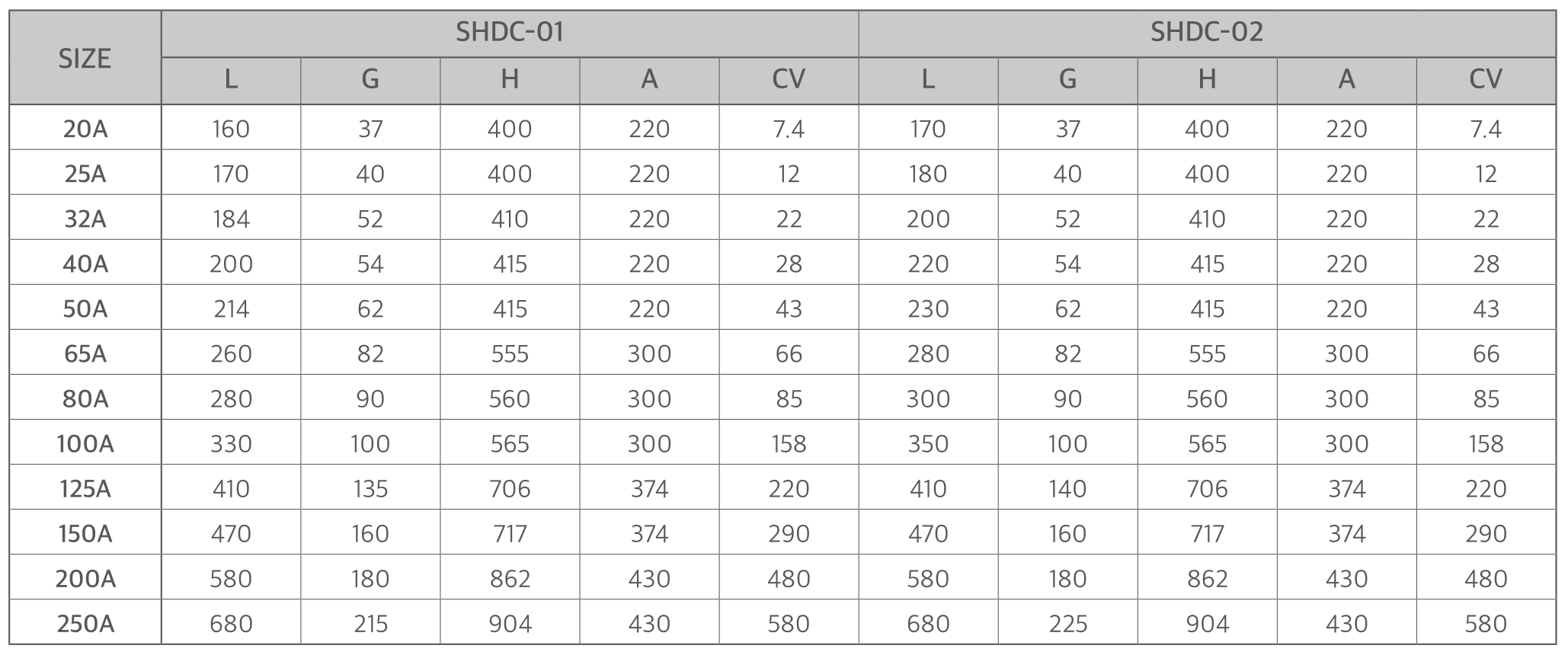

제품 치수표

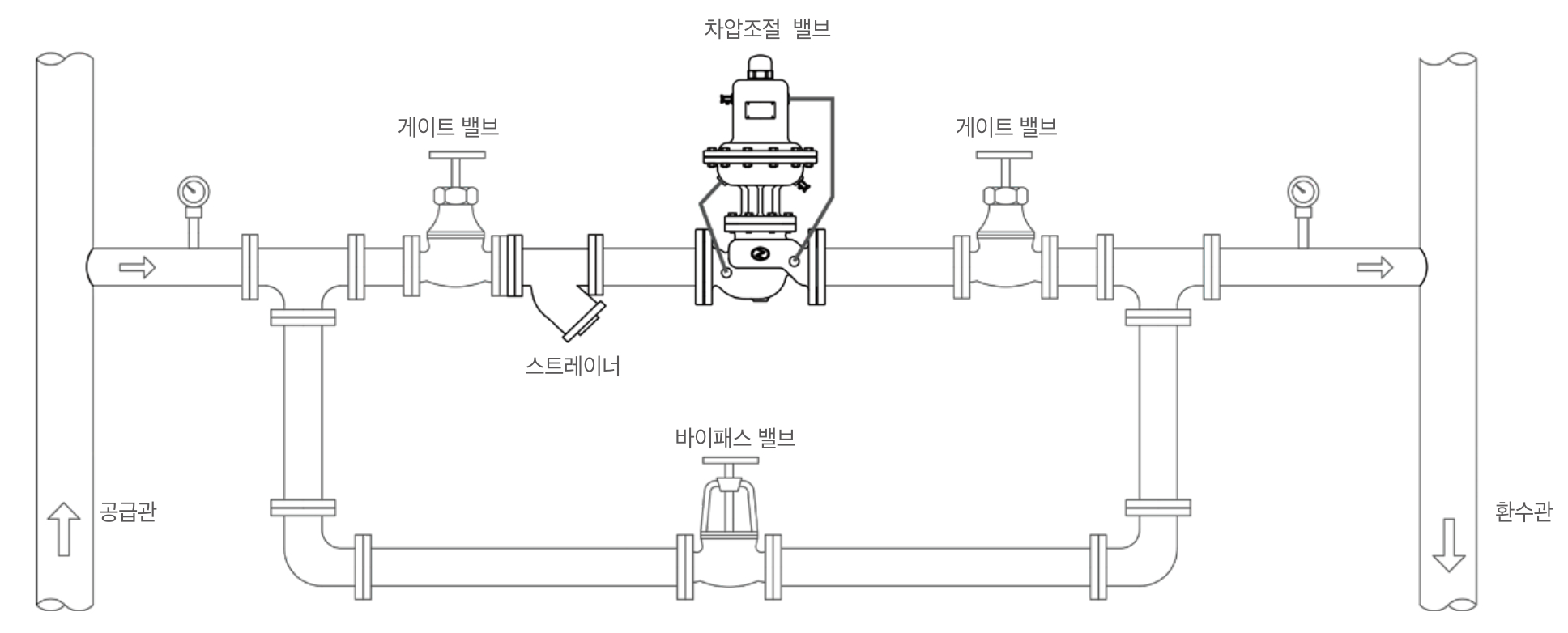

밸브 설치도

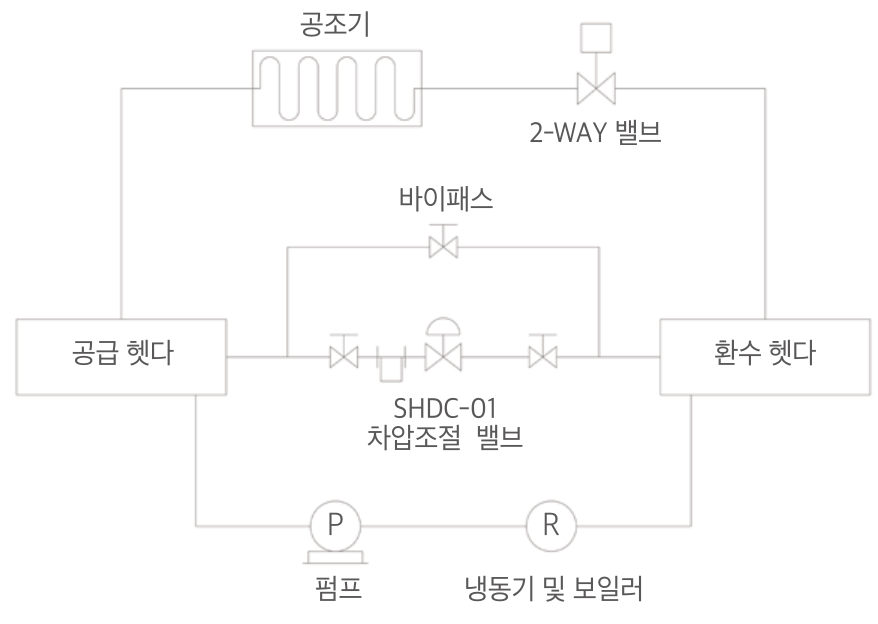

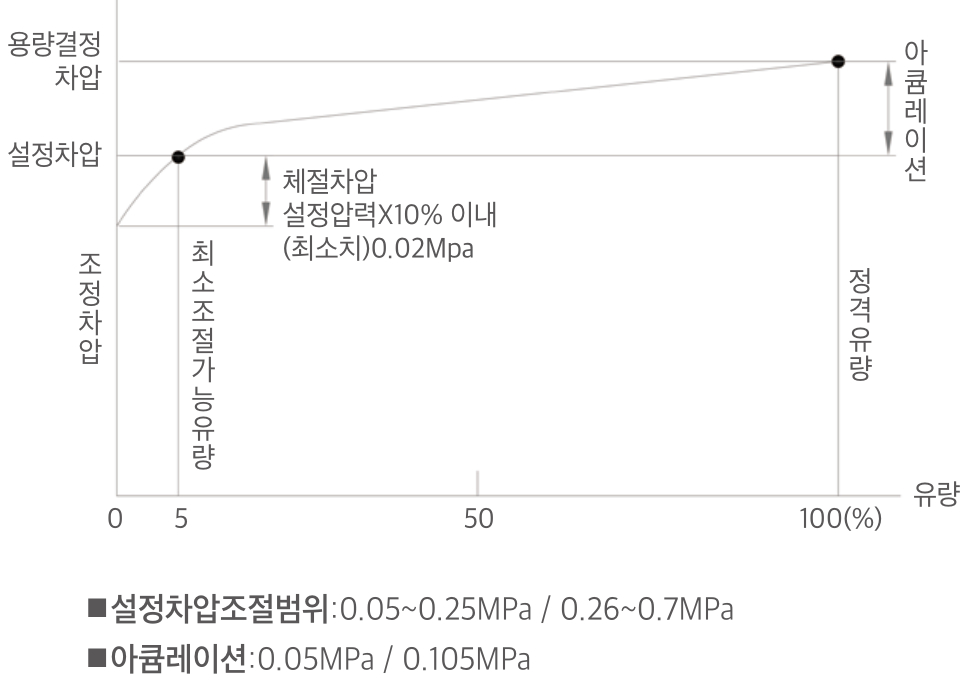

밀폐 회로방식 / 유량 특성 선도
유량표

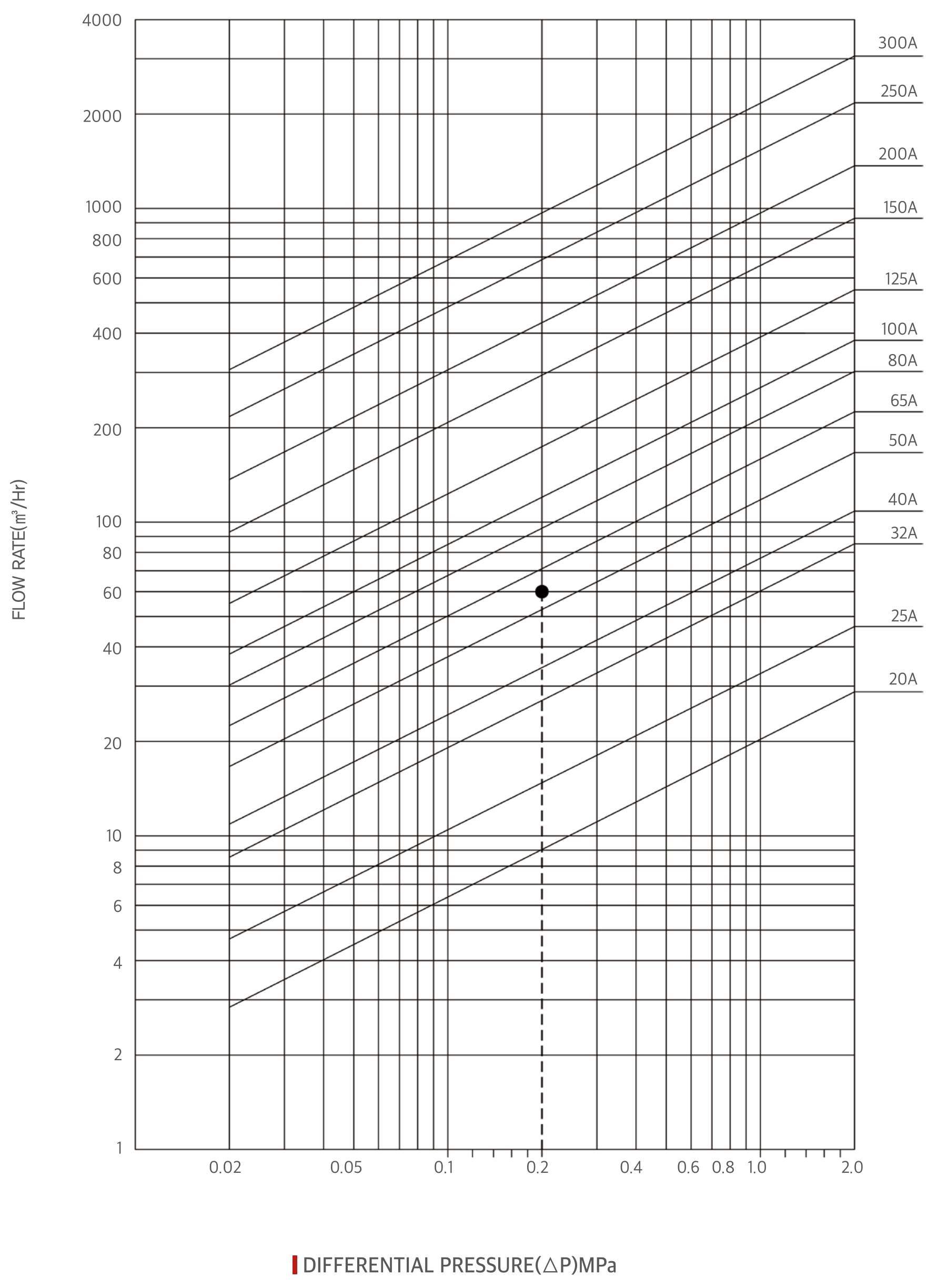

도표사용법
설정차압(△P)은 0.2MPa, 유량이 60㎥/h 조건에서 차압조절 밸브 규격을 구합니다. 차압(△P)=0.2MPa을 수직으로 올려 유량60㎥/h 와의 교점 A를 구합니다. A점은 밸브 규격 50A와 65A의 사이에 있으므로 큰쪽의 밸브규격 65A를 선정하여야 합니다.
|
|
